| Наименование марки: | ANS |
| Номер модели: | ANS-RCD-32A |
| МОК: | 1PC |
| цена: | USD |
| Подробная информация об упаковке: | стандартный пакет экспорта |
| Условия оплаты: | L/C, D/A, D/P, T/T, западное соединение, MoneyGram |

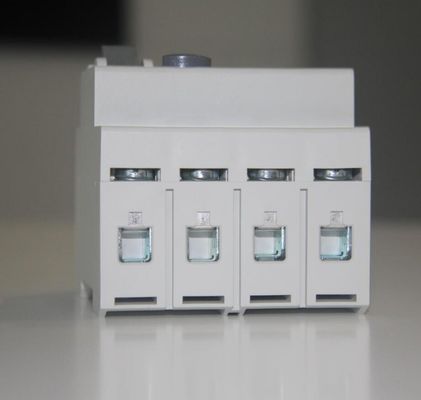

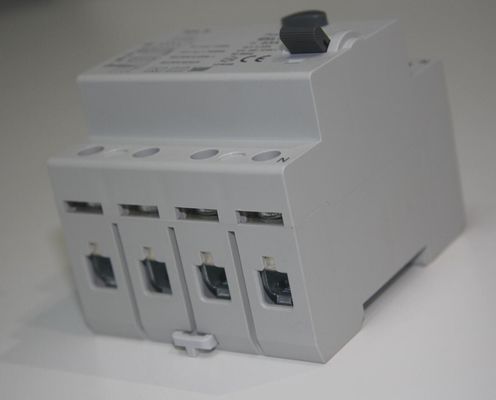

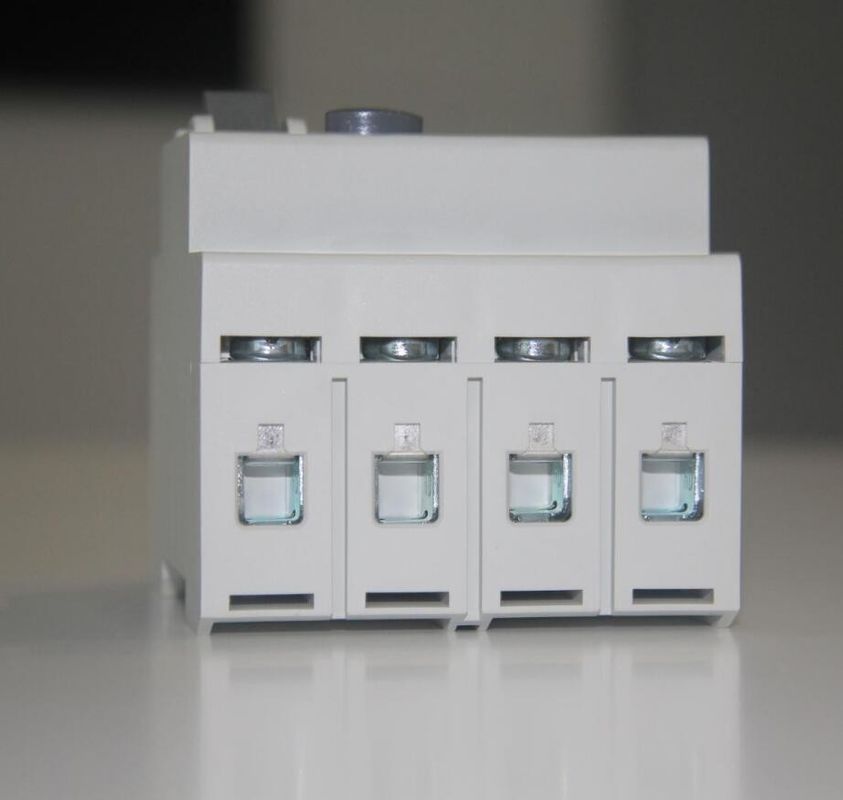

Тип RCCB 10KA 63A 415V b с автоматом защити цепи остатка предохранения от DC 6mA настоящим
Технические данные
| Режим | Электромагнитный | ||||||||
| Тип (форма волны утечки земли восприняла) Расклассифицированное течение внутри |
B 25,40,63A |
||||||||
| Поляки | 2P, 4P | ||||||||
| Расклассифицированное напряжение тока Ue | 2P 240V~, 4P 415V~ | ||||||||
| Напряжение тока Ui изоляции | 500V | ||||||||
| Расклассифицированная частота | 50/60Hz | ||||||||
| Расклассифицированное остаточное течение деятельности (внутри△) | 30mA | ||||||||
| Расклассифицированный остаточный рабочий ток (Idc△) | 6mA | ||||||||
| Расклассифицированные остаточные делать и разрывная мощность (Im△) | 500A (In≤40A), 10In (In>40A) | ||||||||
| Короткое замыкание настоящее Inc= Ic△ | 10,000A 10000 | ||||||||
| Период отдыха вниз в△ расклассифицированном импульсе выдерживает напряжение тока (1.5/50) Uimp | ≤0.1s 4000V | ||||||||
| Напряжение тока испытания прочности изоляции на ind. Freq. для 1min | 2.5kV | ||||||||
| Электрическая жизнь | 2 000 циклов | ||||||||
| Механическая жизнь | 4 000 циклов | ||||||||
Установка
| Индикатор положения контакта | Да | ||||||||
| Степень защиты Температура окружающей среды (с ежедневным average≤35℃) |
IP20 -5℃~+40℃ |
||||||||
| Температура хранения | -25℃~+70℃ | ||||||||
| Тип терминального соединения | Привяжите/Pin типа шинопровод busbar/U-type | ||||||||
| Терминальные верхняя часть/дно размера для кабеля | 35mm2 18-3AWG | ||||||||
| Терминальные верхняя часть/дно размера для шинопровода | 35mm2 18-3AWG | ||||||||
| Затягивать вращающий момент | 2.5Nm 22In-lbs | ||||||||
| Установка | На рельсе EN60715 DIN (35mm) посредством быстрого прибора зажима | ||||||||
| Соединение | Электропитание в обоих направлениях | ||||||||
| Запаздывая угол 0° |
In>0.01A△ 0.35In≤I△≤1.4I△n△ |
In≤0.01A△ 0.35In≤I△≤2I△n△ |
|||||||||||||||||||||||||||||
| 90° | 0.25In≤I△≤1.4I△n△ | 0.25In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
| 135° | 0.11In≤I△≤1.4I△n△ | 0.11In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
Аттестация: TUV
|
|
