| Наименование марки: | ANS |
| Номер модели: | ANS-RCBO-32A |
| МОК: | 1PC |
| цена: | USD |
| Подробная информация об упаковке: | стандартный пакет экспорта |
| Условия оплаты: | L/C, D/A, D/P, T/T, западное соединение, MoneyGram |

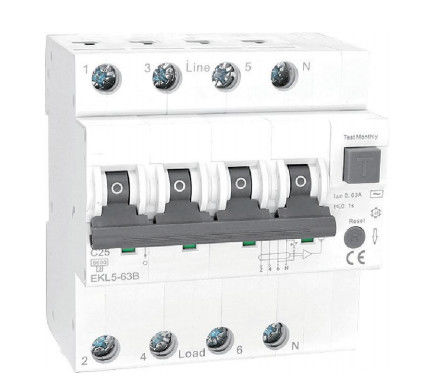

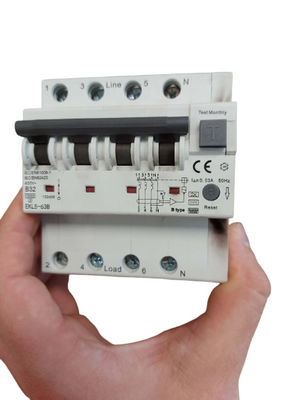

Тип автомат защити цепи 4 поляков поляков B32A 0.03mA остаточный настоящий RCBO b RCBO 4
Технические данные
| Режим | Электронный | ||||||||||||||||||||||||||||||
| Тип Расклассифицированное течение внутри |
B 16,20,25,32,40,50,63A |
||||||||||||||||||||||||||||||
| Поляки | 2P (1P+N), 4P (3P+N) | ||||||||||||||||||||||||||||||
| 2P 240V~ | |||||||||||||||||||||||||||||||
| Расклассифицированное напряжение тока Ue Напряжение тока Ui изоляции |
4P 415V~ | ||||||||||||||||||||||||||||||
| 500V | |||||||||||||||||||||||||||||||
| Расклассифицированная частота | 50/60Hz | ||||||||||||||||||||||||||||||
| Расклассифицированный остаточный рабочий ток (внутри△) | 30,100,300mA | ||||||||||||||||||||||||||||||
| Период отдыха вниз внутри△ | ≤0.1s (тип <0.5s s) | ||||||||||||||||||||||||||||||
| Расклассифицированная разрывная мощность | 6,000A | ||||||||||||||||||||||||||||||
| Энергия ограничивая класс | 3 | ||||||||||||||||||||||||||||||
| Расклассифицированный импульс выдерживает напряжение тока (1.5/50) Uimp | 4,000V | ||||||||||||||||||||||||||||||
| Напряжение тока испытания прочности изоляции на ind. Freq. для 1min | 2kV | ||||||||||||||||||||||||||||||
| Степень загрязнения | 2 | ||||||||||||||||||||||||||||||
| Термо--магнитная характеристика отпуска | B, C | ||||||||||||||||||||||||||||||
Механические особенности
| Электрическая жизнь | 4 000 циклов | ||||||||||||||||||||||||||||||
| Механическая жизнь Индикатор положения контакта |
10 000 циклов Да |
||||||||||||||||||||||||||||||
| Степень защиты | IP20 | ||||||||||||||||||||||||||||||
| Сошлите на температуру для устанавливать термального элемента | 30℃ | ||||||||||||||||||||||||||||||
| Температура окружающей среды (с ежедневным average≤35℃) | -5℃~+40℃ | ||||||||||||||||||||||||||||||
| Температура хранения | -25℃~+70℃ | ||||||||||||||||||||||||||||||
Установка
| Тип терминального соединения Терминальные верхняя часть/дно размера для кабеля |
Привяжите/Pin типа шинопровод busbar/U-type 25mm2 18-3AWG |
||||||||||||||||||||||||||||||
| Терминальные верхняя часть/дно размера для шинопровода | 25mm2 18-3AWG | ||||||||||||||||||||||||||||||
| Затягивать вращающий момент | 2.5Nm 22In-lbs | ||||||||||||||||||||||||||||||
| Установка | На рельсе EN60715 DIN (35mm) посредством быстрого прибора зажима | ||||||||||||||||||||||||||||||
| Соединение | От верхней части | ||||||||||||||||||||||||||||||
| Вспомогательный контакт | EKM1-OF | ||||||||||||||||||||||||||||||
| Контакт сигнала тревоги Отпуск шунта |
EKM1-FB EKM1-MX |
||||||||||||||||||||||||||||||
| Запаздывая угол 0° |
In>0.01A△ 0.35In≤I△≤1.4I△n△ |
In≤0.01A△ 0.35In≤I△≤2I△n△ |
|||||||||||||||||||||||||||||
| 90° | 0.25In≤I△≤1.4I△n△ | 0.25In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
| 135° | 0.11In≤I△≤1.4I△n△ | 0.11In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
Аттестация: TUV
|
|
